TAXONA 方格相機24X24

ZEISS IKON TAXONA
為ZEISS IKON生產的輕便型相機
最特別的一點就是雖然一樣是使用常見的135底片
片幅卻不同於一般36X24的3:2比例,而是採用24X24的1:1大小
一捲36張底片約可拍攝52張左右
採用鏡間快門,重量約400g,以小相機來說相當扎實

不過這系列機型蠻多不同小細節的變化
查了一下果然還是跟東、西德的歷史有關
簡單來說在1938年推出可換鏡頭式的24X24測距連動式相機TENAX II之後
稍後在1939年推出TENAX I ,沒錯,比較晚推出的反而寫I,且採用固定鏡頭、更簡單的機構
鏡頭大部分都配備Novar 3.5 cm f/3.5 lens,以及少量的3.5 cm f/2.8 Tessar款式
快門最高則為1/300秒


戰後東西德分家(約略為1948年),東德 ZEISS IKON公司繼續生產TENAX系列
這時的鏡頭配備Zeiss Novar 35mm f/3.5,以及37.5mm f/3.5 Tessar鏡頭
部分機型則提供了1/500的快門
在1953年做了大幅度修改、除了把機頂的構圖窗收入機身外、不久改名為TAXONA(因為東德名稱版權問題)
並且把Novar 鏡頭改名為Novonar,最後一款修改則把過片桿的尖端改為黑色,並於1959年停產

上面是辛苦整理資料出來的約略歷史
不過現在市面上可以看到的TAXONA
大致上可以依據使用鏡組的不同,分成兩種版本:
也就是Tessar 37.5mm F3.5(似乎不是每一台都有紅以及Novonar Anastigmat 35mm F3.5 紅這兩種
最簡單的分辨方法就在鏡頭的外型,Tessar款的鏡頭外第二圈是由內往外斜出去,Novonar則為內凹的形式
另外當然鏡頭上也會用文字明確的標示出類型
Tessar 37.5mm F3.5
Novonar 35mm F3.5

我手上的版本是屬於後者,至於對成像有什麼差異,在網路上也是眾說紛紜
畢竟這種縮小片幅的機器、畫質也不是主要訴求,最主要還是在於輕便、節省底片消耗吧

TAXONA正面圖:
一圈圈像塔狀堆砌的鏡頭跟控制環是TAXONA的一大特色
最內圈可以直接選擇使用的光圈
畫面上9點鐘方向的撥桿是控制快門速度,選擇的快門可以鏡頭上方的小窗口看到
光圈環外面就是對焦環,待會可以在上視圖看到
10點鐘的撥桿則是快門,非常有趣的位置
至於最明顯的1點鐘的撥桿,則是這台機器的過片桿
有些地方因此戲稱它為招財貓
上視圖:
可以看到左邊是迴片盤
右邊為計數器(需要手動歸零)
計數器旁邊的小按鈕為退片紐
這邊也可以看到對焦環所設定的刻度(在鏡頭上方),採用的單位是公尺
至於鏡頭黑色底座部分有一個小孔,畫面上指出現一半的,那個是閃燈同步孔


後視圖:
所有的功能全部擺在前面跟上面了,這邊相當簡潔
上方小圓孔是觀景窗,雖然很小不過使用上並不會覺得特別窄
機背則是清楚的標明了ZEISS IKON的寶塔商標
下視圖:
機身底部只有一個機背鎖
另外黑色的孔其實不是標準腳架孔,而是跟皮套固定的孔位

要打開後背很簡單,上圖指著Z是表示鎖住的意思
只需要將按鈕旋轉(用大拇指強壓旋轉)並且推到A的方向及位置即可:

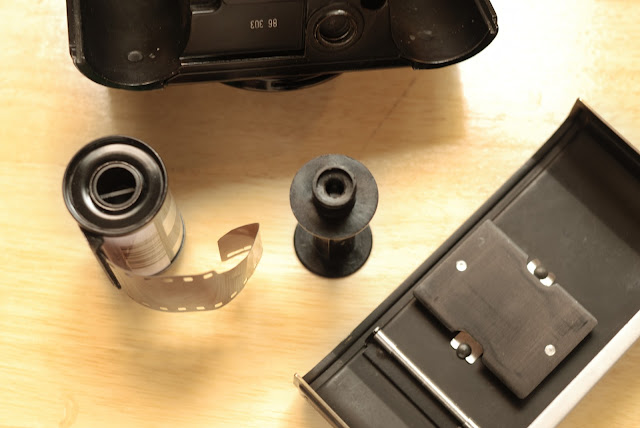

跟多數底片相機設計的不一樣,屬於機背可以整個取下來的設計
另外還有一個片軸,片軸很重要可別弄丟了
印象中使用一樣的設計的有EXA系列相機
聽說片軸也是可以通用的
(不過這張照片上的片軸放錯位置就是了)

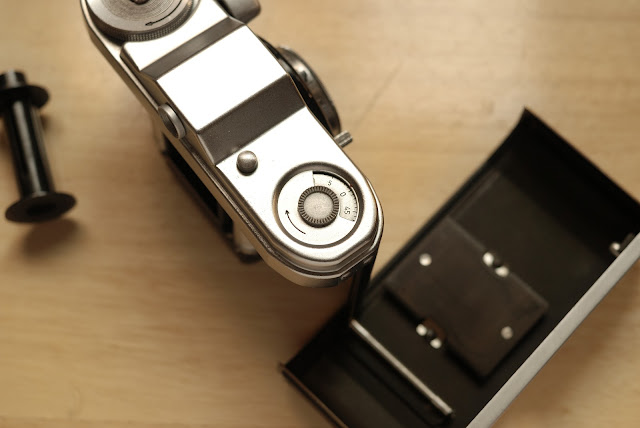

裝底片的方式也很簡單,首先要先手動把計數器歸零
這顆按鈕的操作方式跟底部背蓋固定紐一樣
接下來取出135底片,建議在最末端的部分稍微折一下,可以增加底片固定在片軸上的能力
我想多數手動底片機的都適用這個技巧,可以避免底片沒裝好結果辛苦半天拍出空白片的狀況

然後將對折的部分直接卡住片軸上的縫
然後就平穩的放入底片室


再蓋上背蓋就完成了,記得底部的背蓋鎖用原本的方式鎖回去固定

再來是確定底片有裝好的檢查步驟
通常熟練的裝好的話,第一張是白片,再下一張則是火燒片頭,頂多白片占了兩張這樣
我會使用1~2張來確認底片有沒有裝好

檢查方式也很簡單,先用輕微的力道旋緊迴片盤,注意控制力道以免片頭脫落
這個步驟主要是要把底片拉緊

然後就可以直接按快門、過片
只要迴片盤有跟著旋轉,基本上就可以確定底片安裝完成了
當然這個方法一樣適用於絕大多數的手動機身


拍完之後要記得退片才能取出底片
TAXONA的退片紐位置很神奇,放在相機的頂部
不知道的人還以為它是快門紐
操作方式也很特別,不像一般手動機身是按一次就好
它的設計是必須一直按著才有作用
所以退片的時候必須兩手並用,一手按著退片紐,另外一隻手則去撥動迴片盤
轉到聽到喀一聲然後手感不同的時候應該就差不多了












其實在拍攝之前,就稍微瀏覽過了網路上TAXONA的拍攝效果
發現老鏡頭除了無法跟陽光對幹之外,對於彩色底片色彩的表現亦不是很討喜
所以這台機器在手邊主要還是拍黑白的照片,階調也讓人滿意,這顆小小的鏡頭銳利度跟對比度都相當不錯
實拍照片:
TAXONA[1]27 TAXONA[1]48-2 TAXONA[1]15 TAXONA[1]29 TAXONA[1]24 TAXONA[1]47 歡迎香蕉大人

曾經借給朋友拍過幾捲,來個友情贊助幾張吧:
彩色的ZABU貓不是夜貓
拍黑白味道很不錯[暗房]自己跟自己玩兒
最後放一張用FM2幫它拍的
真的是一台很精緻的扎實的隨身機
TAXONA

延伸閱讀:
Flickr上的TAXONA群組
WIKI上的關於TANAX I 條目
WIKI上關於TANAX II 條目
